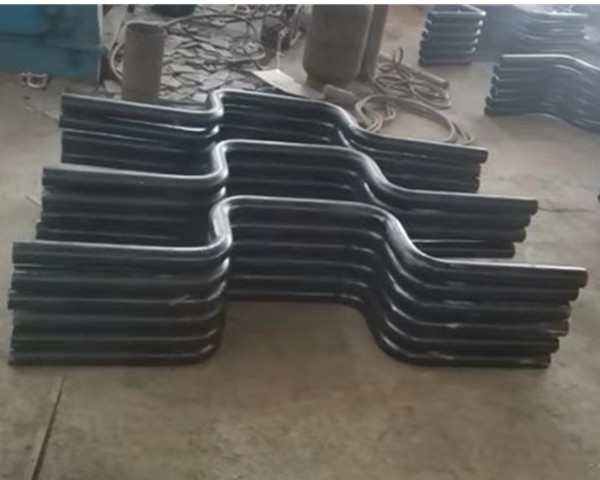

U型管道膨脹節的安裝一般有垂直管道和水平管道這兩種，垂直管道安裝U型管道膨脹節通常是為了解決基礎不均勻沉降而設置的。其安裝位置宜選在地面與上升立管閥之間，其主要目的是除滿足補償因不均勻沉降產生的位移外，還應避免因基礎沉降不均勻造成對上升立管閥門的破壞。在此情況下上升立管閥門安裝位置將會抬高，引起上升立管閥操作不便，但可采取其他方式如設置閥門操作平臺等方法解決。其固定支架應設置在閥門下方與補償器之間。

    而水平管道安裝U型管道膨脹節通常是在燃?xì)夤艿劳ㄟ^天面(或裙樓屋面)的結構伸縮縫時。其安裝位置通常應滿足如下條件：

    (1)U型管道膨脹節平面應與直管段位于同一平面上。

    (2)U型管道膨脹節中心應與伸縮縫中心線位于同一垂直線上。

    (3)應在U型管道膨脹節的兩側各設置一個固定支架。支架位置及形式應由設計選定。

    當U型管道膨脹節安裝在管段的兩個固定中間位置時，因熱媒通過使管道因溫度變化而伸長，熱伸長會產生對兩側固定支架水平推力。為了保持力的平衡，反作用力使方形補償器產生壓縮變形。以補償因熱膨脹而對固定支架產生的應力。



    為了減少U型管道膨脹節在運行中的變形和承受的應力，應將補償器預先拉伸其熱伸長量的1/2。

    U型管道膨脹節在制作時應注意事項：

    (1)采用熱煨制時，彎曲半徑應滿足R＝4D要求，灌砂需密實，彎頭處橢圓率不宜大過10% ,管材應選用無縫鋼管煨制。

    (2)煨制時宜在鋼平臺上進行，要求角度準確，無扭曲和翹起，退火冷卻后將管內砂石傾倒干凈。

    (3)當補償器較大，需要接管時，其焊縫應在受力較小的長臂中間處，不允許在彎頭處焊接。

    (4)當管徑較大無法煨制時、可采用不小于2.5倍彎曲半徑的壓制彎頭焊制。

    U型管道膨脹節安裝在套用定額時，應分管道和管件兩部分計算，伸縮臂應計入管道安裝工程量，彎頭則計入管件安裝工程量。
