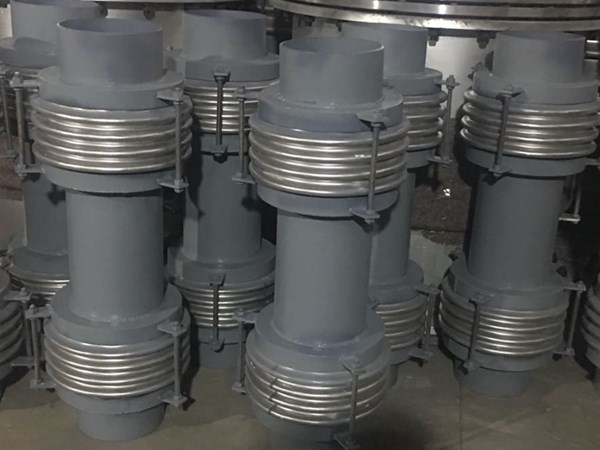

煤粉管道三維波紋補償器聽名字可以知道是專為煤粉管道設計的一種波紋膨脹節，有著不漏粉、不積粉、位移剛度小等優點。能吸收任意方向位移，撓性好_過來及管系膨脹自如。波紋管采用多層一次液壓成型工藝，適用于帶固體粉塵、顆粒的氣固兩相流的熱位移要求的管道系統。

    煤粉管道三維波紋補償器主要用來補償管道或設備因溫度影響而引起的熱脹冷縮位移 (有時也稱熱位移)。煤粉管道三維波紋補償器的補償元件是波紋管。在操作過程中，波紋管除產生位移(變形)外，往往還要承受它的工作壓力。因此，煤粉管道三維波紋補償器也是一種承壓的彈性補償裝置。所以_其可靠地工作是_重要的。煤粉管道三維波紋補償器除作為熱位移補償裝置使用外，也常被用于隔振和降噪。

    1.需要計算煤粉管道, 煤粉管道三維波紋補償器能夠吸收軸向位移、波紋管任意向的橫向位移、軸向補償量以及波紋管橫向補償量，需要的波紋管(不銹鋼波紋管)能滿足各類機組要求，選用波紋管時應滿足波紋管設計計算要求。



    2.安裝煤粉管道三維波紋補償器,要靠近燃燒器入口處垂直安裝，此時波紋管主要通過伸縮以及少量橫向撓曲來吸收位移。為減少波紋管點受力，波紋管按預拉伸狀態安裝.

    3.煤粉管道三維波紋補償器設置恒力吊架, 主要用于承受管道的重量以及減少波紋管變形反力矩。金屬波紋管剛度小，且不會發生運動受阻。

    4.從固定支架到風箱間的煤粉管道, 可按補償要求在任意水平管段上設計波紋管。管道的重量有剛吊或恒力吊架支承，不允許用波紋管承受管道的重量。一個補償段（爐與固定支架或風箱間）只允許有一個波紋管，不允許在一個波紋管段內與其它類型波紋管不銹鋼波紋管混用。

    5. 安裝、吊運及焊接施工時不應損傷、碰撞波紋管。

    煤粉管道三維波紋補償器采用導流筒與接管加工成一個整體，同時厚度一樣，這樣增大了使用壽命，同時在波紋管內采用無機纖維棉做填充物以防止煤粉進入波紋內，確保了波紋補償器的補償功能不受影響。
